(DEFENCE SECURITY ASIA) — Kemunculan sistem fotolitografi komersial pertama dibangunkan sepenuhnya oleh Rusia kini pantas berubah menjadi perkembangan strategik yang jauh melangkaui sektor pembuatan semikonduktor kerana ia berkait secara langsung dengan peperangan sekatan, ketahanan ketenteraan dan keseimbangan kuasa teknologi masa hadapan.

Ketika kawalan eksport Barat direka bagi menyekat akses Moscow terhadap peralatan semikonduktor canggih, pelancaran Progress STP-350 sebaliknya memberi isyarat bahawa strategi penafian teknologi kini semakin berdepan adaptasi tempatan, penyetempatan industri serta tindak balas ekonomi strategik.

Pegawai industri Rusia dan penganalisis teknikal negara itu menggambarkan Progress STP-350 sebagai projek kedaulatan strategik dan bukannya inisiatif elektronik komersial kerana kesinambungan operasi ketenteraan kini dilihat lebih penting berbanding prestasi pengkomputeran semata-mata.

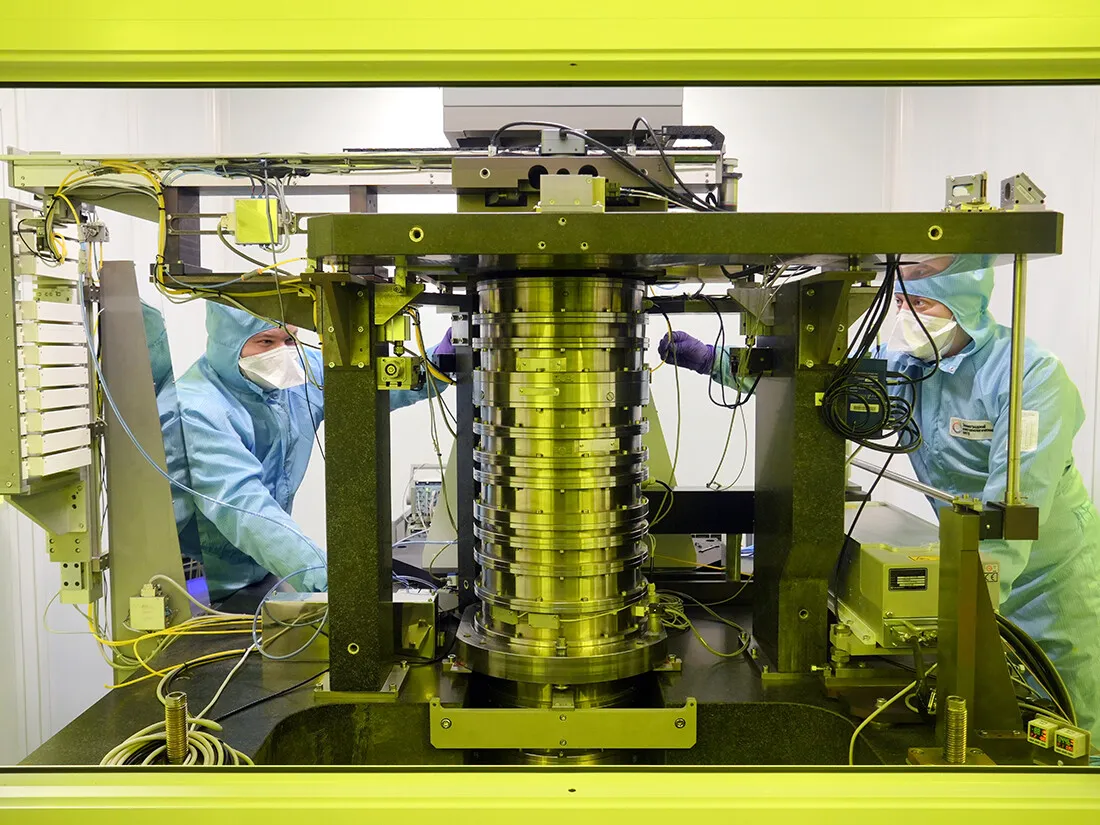

Dibangunkan oleh Pusat Nanoteknologi Zelenograd berpangkalan di Moscow, Progress STP-350 mula dipasarkan secara terbuka pada penghujung tahun 2025 dan menjadi mesin fotolitografi pertama Rusia dibangunkan untuk penggunaan pengeluaran industri berskala besar.

Mesin pertama itu dilaporkan diserahkan kepada pembeli berkaitan Kumpulan Element, sekali gus menandakan peralihan daripada fasa prototaip kepada status penggunaan operasi sebenar dalam ekosistem mikroelektronik strategik Rusia.

Kemunculan sistem itu berlaku ketika rantaian bekalan semikonduktor semakin menjadi instrumen tekanan geopolitik global sehingga kemampuan litografi kini semakin setanding dengan infrastruktur tenaga strategik atau aset industri pertahanan kritikal.

Daripada bersaing secara langsung dengan pengeluar semikonduktor komersial tercanggih dunia, perancang Rusia dilihat memilih doktrin industri lebih khusus yang tertumpu kepada ketahanan medan perang dan daya tahan terhadap sekatan jangka panjang.

Pendekatan tersebut menunjukkan Rusia lebih mengutamakan nilai strategik berbanding prestij teknologi melalui penumpuan kepada kategori semikonduktor yang berkait secara langsung dengan kebolehpercayaan sistem ketenteraan.

Pemerhati Barat sering menekankan jurang besar Rusia dalam teknologi semikonduktor moden, namun Progress STP-350 menunjukkan keperluan ketenteraan selalunya sangat berbeza daripada keutamaan produk elektronik pengguna biasa.

Perkembangan itu turut membawa implikasi melangkaui Rusia kerana negara-negara lain yang dikenakan sekatan kini memerhatikan sama ada kedaulatan teknologi masih boleh dibina semula di bawah tekanan luar.

Kemunculan Progress STP-350 turut mengukuhkan hakikat bahawa persaingan semikonduktor global semakin tertumpu kepada kawalan ekosistem pengeluaran industri dan bukannya sekadar perlumbaan mengecilkan saiz transistor.

Bagi perancang pertahanan dan arkitek sekatan antarabangsa, langkah terbaharu Rusia mencetuskan persoalan sukar sama ada strategi pengekangan teknologi masih berkesan jika keupayaan teknologi matang mampu mengekalkan kapasiti peperangan sesebuah negara.

BACA: Peluru Berpandu Baharu S-71K “Kover” Jadikan Sukhoi Su-57 Senjata Pembunuh Jarak 300km, Russia Kini Serang Ukraine Tanpa Masuk Zon Patriot

Teknologi Node Matang Direka Untuk Ketahanan Medan Tempur

Progress STP-350 menggunakan teknologi proses 350 nanometer berasaskan sistem litografi i-line matang yang dioptimumkan bagi kebolehpercayaan operasi dan bukannya ketumpatan pengkomputeran semata-mata.

Walaupun telefon pintar moden dan sistem kecerdasan buatan bergantung kepada seni bina lima hingga tujuh nanometer, struktur transistor lebih besar sering menawarkan kelebihan operasi dalam persekitaran ekstrem.

Struktur transistor lebih besar dan tebal yang dihasilkan pada skala 350 nanometer mempunyai ketahanan lebih tinggi terhadap pendedahan radiasi, gangguan elektromagnet dan ketidakstabilan elektrik berbanding reka bentuk ultra kecil moden.

Falsafah reka bentuk ini mencerminkan doktrin kejuruteraan aeroangkasa dan ketenteraan sejak sekian lama apabila keupayaan terus berfungsi secara konsisten sering mengatasi ukuran prestasi makmal terkawal.

Penganalisis Rusia menegaskan bahawa elektronik medan perang beroperasi dalam persekitaran sangat berbeza berbanding produk pengguna biasa kerana sistem tempur sentiasa terdedah kepada getaran, haba dan gangguan elektromagnetik.

Progress STP-350 dilaporkan menyokong struktur semikonduktor yang mampu mengendalikan voltan sehingga kira-kira 100 volt sekali gus memberi kelebihan kepada sistem elektronik kuasa dan kawalan ketenteraan.

Seni bina ini turut membolehkan penggunaannya dalam persekitaran yang mengalami perubahan suhu ekstrem yang lazimnya merosakkan geometri semikonduktor lebih kecil dan sensitif.

Ciri-ciri tersebut menjadikan cip dihasilkan sesuai digunakan dalam sistem panduan peluru berpandu, modul radar, unit kawalan pesawat dan sistem pengagihan kuasa ketenteraan.

Bagi aplikasi ketenteraan strategik, kebolehupayaan komponen untuk terus bertahan sering menentukan keberkesanan operasi lebih daripada kelajuan pemprosesan atau ketumpatan transistor semata-mata.

Reka Bentuk Tiga Lapisan Redundansi Tingkat Kebolehpercayaan Strategik

Antara implikasi ketenteraan paling penting berkaitan Progress STP-350 ialah keserasiannya dengan seni bina elektronik tiga lapisan redundansi yang digunakan dalam sistem misi kritikal.

Konsep tiga redundansi melibatkan tiga laluan pemprosesan serupa yang beroperasi secara serentak supaya kerosakan terhadap satu komponen tidak menyebabkan kegagalan sistem secara menyeluruh.

Seni bina seperti itu sangat penting bagi sistem strategik kerana pendedahan kepada radiasi atau kesan denyutan elektromagnetik boleh mengganggu fungsi komponen semikonduktor individu.

Penganalisis Rusia berhujah bahawa struktur transistor lebih besar mempunyai daya tahan lebih tinggi terhadap gangguan radiasi kosmik yang mampu menghasilkan kerosakan elektronik terhadap struktur miniatur moden.

Trend pengecilan semikonduktor moden semakin mewujudkan kerentanan kerana ambang elektrik lebih kecil menjadi lebih sensitif terhadap gangguan radiasi dan anomali elektromagnetik.

Platform ketenteraan yang beroperasi pada altitud tinggi atau senario nuklear lazimnya mengutamakan sistem elektronik tahan gangguan bagi mengekalkan integriti operasi semasa situasi ekstrem.

Progress STP-350 menyokong keperluan yang melangkaui operasi medan tempur biasa dan menjangkau aspek pencegahan strategik serta ketahanan infrastruktur negara.

Aplikasi dilaporkan melibatkan sistem kawalan peluru berpandu, perkakasan aeroangkasa dan rangkaian arahan tempur yang tidak boleh menerima kegagalan kebolehpercayaan operasi.

Keperluan seperti itu menunjukkan mengapa teknologi semikonduktor matang masih mengekalkan kepentingan ketenteraan walaupun sering dianggap ketinggalan daripada perspektif komersial.

Reka Bentuk Laser Keadaan Pepejal Tunjukkan Evolusi Teknologi

Progress STP-350 menggantikan teknologi lampu merkuri lama dengan sistem laser keadaan pepejal moden yang beroperasi pada sekitar panjang gelombang 365 nanometer.

Peralihan ini memperkenalkan peningkatan kecekapan tenaga, kestabilan pencahayaan optik, ketepatan spektrum dan jangka hayat operasi lebih baik berbanding sistem pencahayaan generasi terdahulu.

Dokumen teknikal menunjukkan jangka hayat operasi mencecah sekitar 10,000 jam sekali gus mengurangkan keperluan penyelenggaraan serta meningkatkan kemampanan pengeluaran industri.

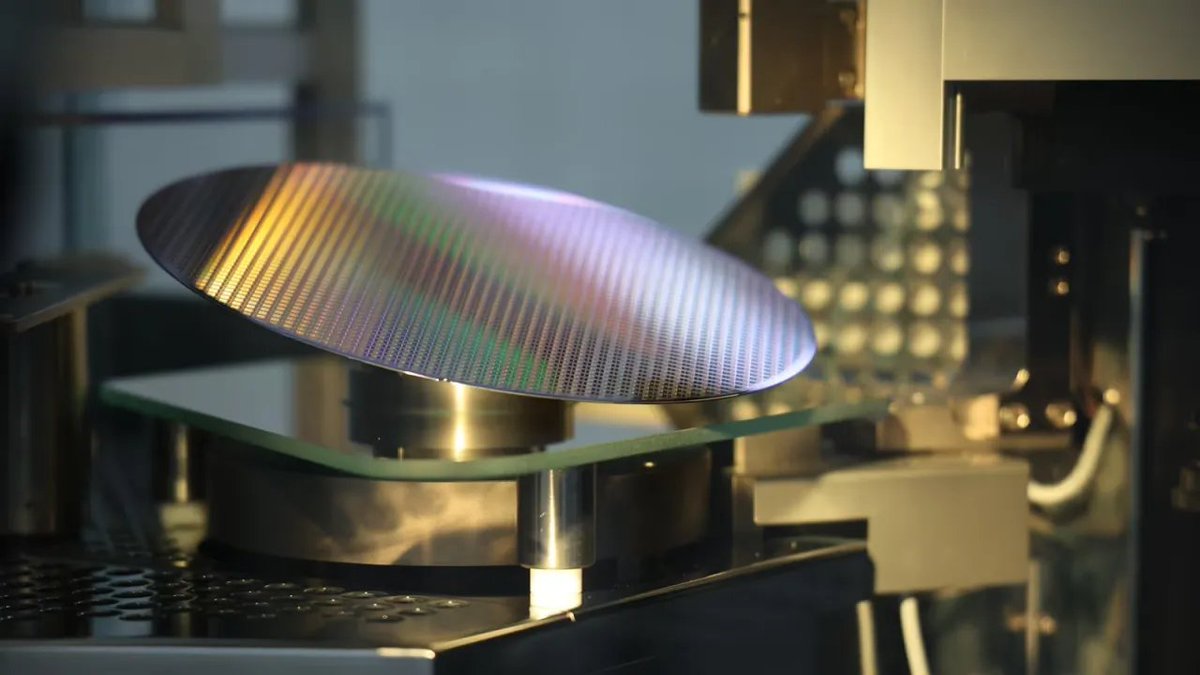

Mesin tersebut dilaporkan mampu memproses sehingga 63 wafer silikon sejam menggunakan substrat bersaiz 150 milimeter dan sekitar 43 wafer untuk saiz 200 milimeter.

Ia turut menyokong format wafer silikon enam inci dan lapan inci yang digunakan secara meluas dalam persekitaran pengeluaran semikonduktor industri dan ketenteraan.

Sistem ini menggunakan keupayaan pengurangan optik lima kepada satu bersama ketepatan penjajaran yang dilaporkan berada antara sekitar 65 hingga 90 nanometer.

Secara fizikal, seni bina optik dan mekanikalnya mempunyai berat kira-kira 3.5 tan serta memerlukan infrastruktur industri berskala besar untuk pengoperasian.

Keseluruhan ciri tersebut menunjukkan bahawa Progress STP-350 merupakan sistem pembuatan operasi sebenar dan bukannya sekadar demonstrasi makmal eksperimen.

Bagi sektor semikonduktor Rusia, pemilikan teknologi litografi tempatan membawa kebebasan strategik yang jauh melangkaui pengeluaran komponen elektronik semata-mata.

Kerjasama Belarus Dedahkan Paksi Teknologi Strategik Baharu

Pembangunan Progress STP-350 dilaporkan bermula pada tahun 2021 melalui inisiatif Kementerian Industri dan Perdagangan Rusia yang memberi tumpuan kepada penggantian import strategik.

Projek itu menerima kontrak bernilai sekitar 7.5 bilion hingga 7.9 bilion Ruble bersamaan kira-kira USD95 juta hingga USD100 juta atau RM361 juta hingga RM380 juta.

Faktor penting kejayaan projek ini melibatkan kerjasama dengan syarikat Belarus, Planar, yang masih mengekalkan kepakaran kejuruteraan semikonduktor era Kesatuan Soviet.

Planar dilaporkan menyumbang seni bina asas mesin berasaskan teknologi stepper EM-5884 sambil menyokong proses penyetempatan dan penyesuaian teknikal.

Sumber Rusia mendakwa kerjasama tersebut berjaya mengurangkan jurang teknologi Moscow daripada sekitar 40 hingga 50 tahun kepada kira-kira 30 tahun berbanding Barat.

Projek ini pada masa sama mengukuhkan integrasi industri dalam kerangka teknologi strategik antara Rusia dan Belarus yang semakin berkembang.

Kerjasama tersebut menunjukkan bagaimana pakatan strategik kini semakin berfungsi sebagai laluan ketahanan teknologi bagi negara yang menghadapi tekanan geopolitik.

Daripada memilih pengasingan sepenuhnya, inisiatif ini mencerminkan kerjasama industri terpilih yang dibentuk berasaskan objektif kedaulatan teknologi.

Hubungan teknologi Rusia-Belarus kini semakin menyerupai ekosistem industri strategik dan bukannya sekadar kerjasama perdagangan biasa.

BACA: Helikopter Tempur ‘Battle-Proven’ Russia Tembusi Asia Tenggara — Ka-52E & Mi-28NME Gugat Dominasi Barat, Kuasa Anti-Dron Meningkat

Daya Tahan Sekatan dan Persaingan Semikonduktor Masa Hadapan

Progress STP-350 versi asas dilaporkan memasuki pasaran pada harga sekitar 392 juta Ruble bersamaan kira-kira USD4.5 juta atau RM17.1 juta, sekali gus meletakkannya dalam kategori pelaburan strategik industri berteknologi tinggi Rusia.

Konfigurasi tambahan yang merangkumi sokongan perkhidmatan lanjutan serta jaminan selama lima tahun dilaporkan mampu meningkatkan nilai keseluruhan kepada sekitar 561 juta Ruble atau kira-kira USD6.4 juta bersamaan RM24.3 juta.

Pakar industri Rusia dilaporkan menyifatkan struktur harga tersebut sebagai kompetitif kerana sistem asing yang mempunyai keupayaan hampir setara lazimnya ditawarkan pada harga dua hingga tiga kali lebih tinggi.

Walau bagaimanapun, kepentingan strategik mesin ini sebenarnya melangkaui persoalan kos kerana penguasaan terhadap peralatan litografi secara langsung menentukan tahap autonomi industri sesebuah negara dalam jangka panjang.

Sebelum usaha penyetempatan dipercepatkan, Rusia masih bergantung secara ketara kepada peralatan import termasuk bagi proses pembuatan semikonduktor berasaskan teknologi nod matang yang lebih lama.

Dengan memperoleh laluan pengeluaran domestik bagi mesin litografi itu sendiri, Rusia kini berjaya menguasai asas infrastruktur industri yang diperlukan untuk menyokong pembuatan elektronik ketenteraan masa hadapan.

Moscow juga dilaporkan sedang meneruskan pembangunan platform susulan berasaskan teknologi 130 nanometer yang dijangka menjadi penanda aras kritikal bagi fasa perkembangan teknologi seterusnya.

Pengkritik Barat terus berhujah bahawa teknologi 350 nanometer masih bersifat simbolik kerana persaingan semikonduktor global moden kini lebih tertumpu kepada seni bina berskala jauh lebih kecil dan kompleks.

Namun persoalan strategik sebenar mungkin tertumpu kepada sama ada penafian teknologi mampu mengekang ketahanan industri ketenteraan secara kekal ketika Rusia semakin memberi keutamaan kepada kesinambungan operasi sistem persenjataan kritikal walaupun terputus sepenuhnya daripada rantaian bekalan Barat.
